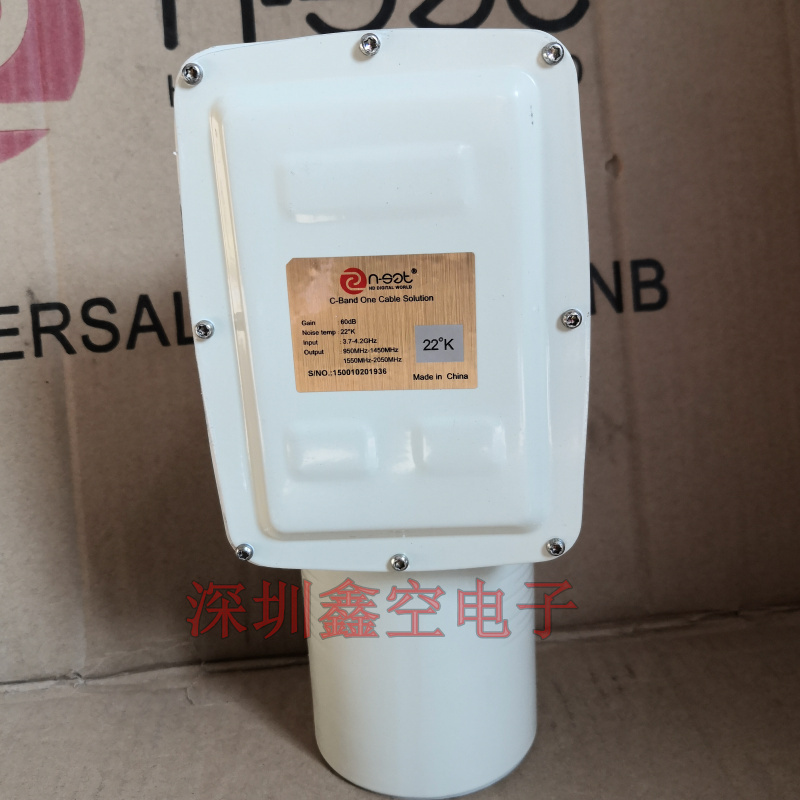

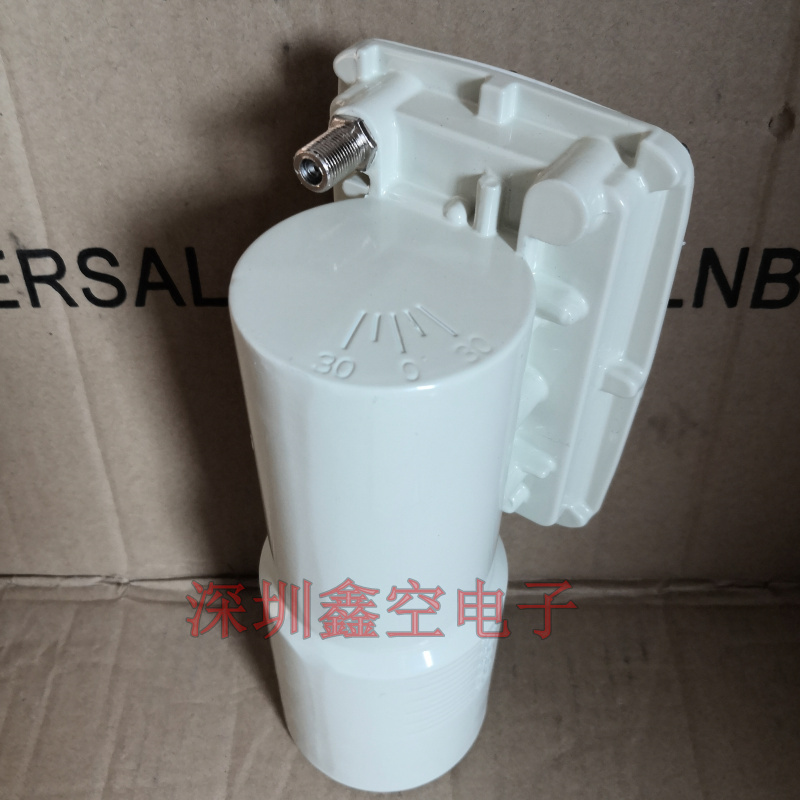

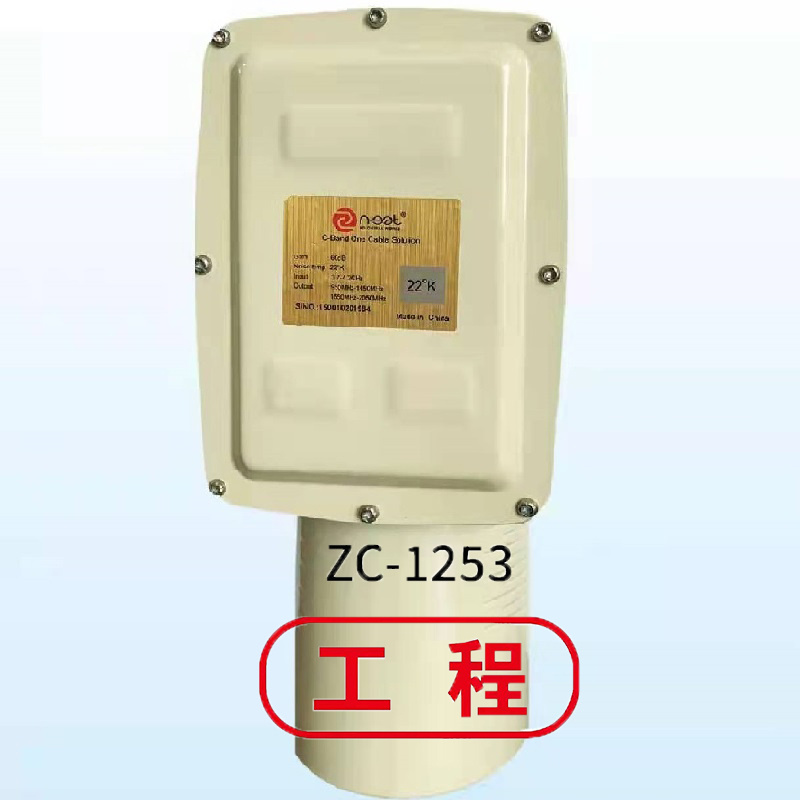

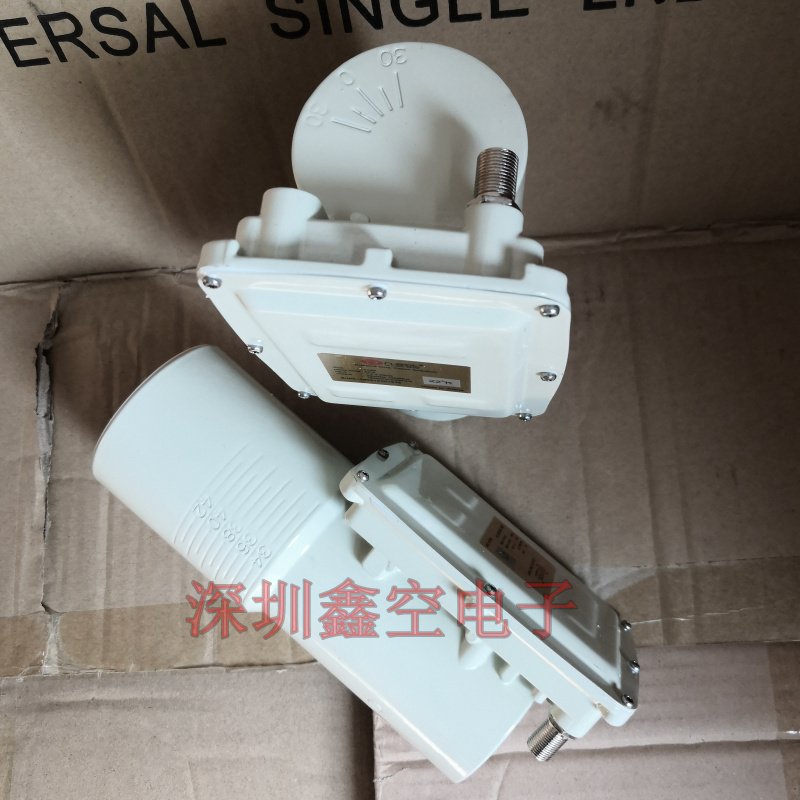

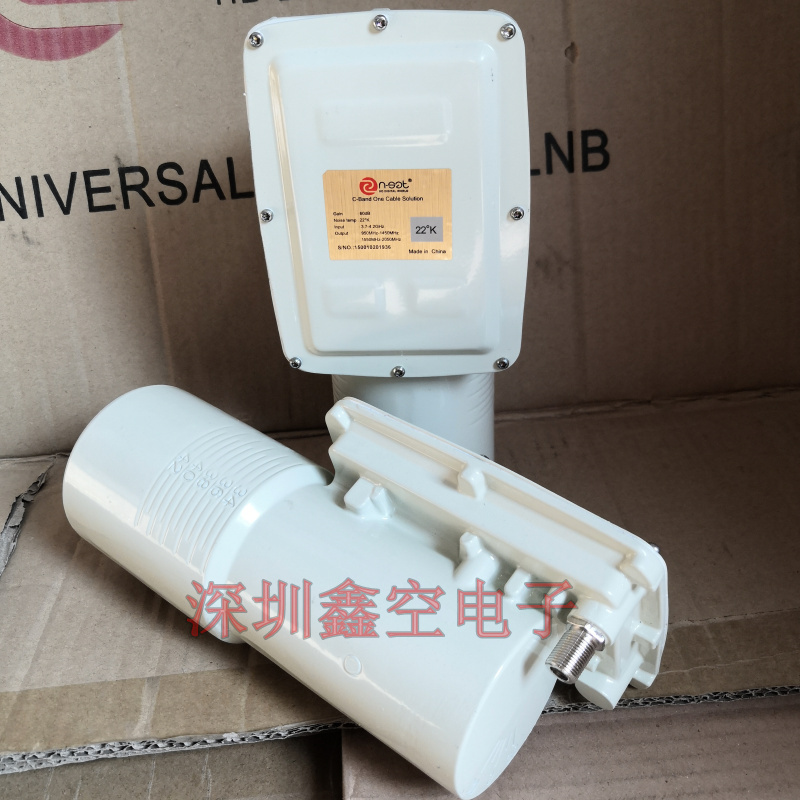

NSET-ZC-1253工程抗5G高频头C波段双本振单输出
抗5g干扰的卫星电视天线高频头LNB为C频段高频头，输入频率为3.7GHz---4.2GHz,带有防干扰罩，内置放大模块，采用独特的电路结构设计，能有效抑制5G通信基站的干扰信号，适合国内接收中星6B卫星上的中央台和各省卫视台，亚洲7号卫星上的香港凤凰卫视台等频道。
抗5G干扰卫星电视天线高频头LNB采用双本振频率即5150MHz和5750MHz，单输出接口，水平和垂直极化节目同时输出,输出频率为水平极化950---1450MHz,垂直极化1550---2050MHz。
技术参数如下：
1.输入频率(Input Frequency):3.7 to 4.2 Ghz
2. 本振频率(L.O. Frequency):5150/5750MHz(±500 MHz@25℃)
3. 输出频率(Output Frequency)：950 to 1450MHz, 1550 to 2050MHz
4.输入端本振泄漏(L.O. Leakage Input Port): 45dBm
5.本振稳定度(L.O. Stability): ±1.5MHz(-40℃to+70℃)
6.噪声系数(Noise Figure)：17°K typ
7.增益(Conversion Gain)：>65dB typ
8.增益平坦度(Gain Flatness)：±1 dBm(max)
9. 输入驻波(Intput VSWR)：2.5:1(max)
10. 输出驻波(Output VSWR)：2.0:1(max)
11.输出连接(Output Connector):F-female Connector
12. 输出阻抗(Output Impedance)：75Ω
13.极化隔离(Cross Polar Isolation)：20dB(min)
14. 镜频抑制(Image Rejection)：45 dB (min)
15. 相位噪声(Phase Noise)：-75dBc/Hz@10kHz(max)
16. 供电电压(Supply Voltage)：
1)11.5-14.0v(Vertical Polarization) ,
2)16.0-19.0v(Horizontal Polarization)
17.工作温度(Operating Temperature)：-40℃to+70℃
18. 储藏温度(Storage Temperature)：-40℃to+80℃
19. 相对湿度(Relative Humidity)：0%-95%
